O que são juntas de metal corrugado?

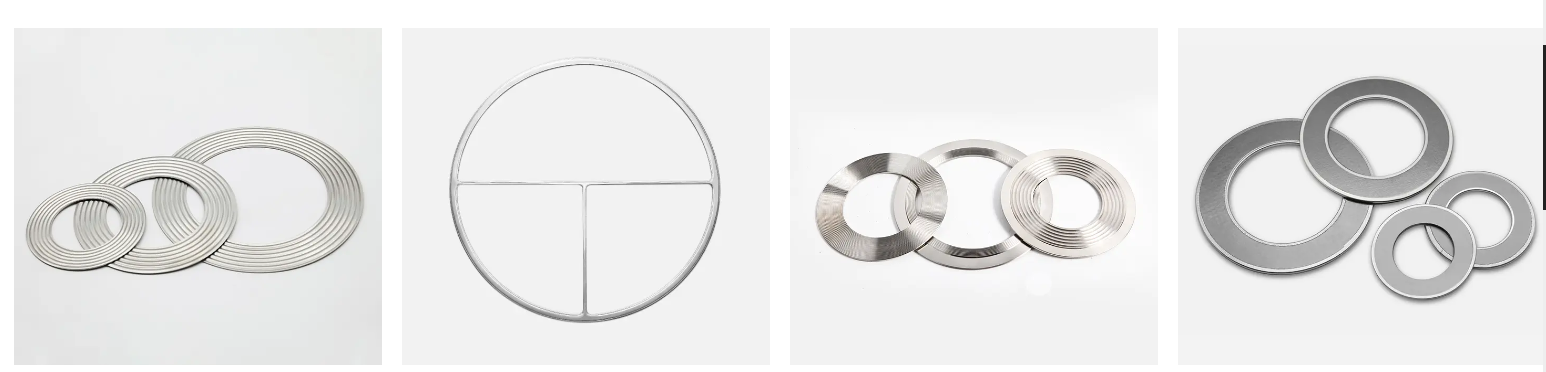

Juntas de metal corrugado são um tipo de elemento mecânico usado para vedação. Eles são feitos de folhas de metal finas por meio de um processo especial e são prensados ​​em uma junta circular em forma de anel com padrões ondulados côncavos e convexos regulares (ou seja, "ondulações"). As juntas CMG são consideradas o padrão para tecnologia de juntas metálicas corrugadas. As juntas CMG são a escolha ideal para flanges ASME Classe 150 e Classe 300 com carga mínima no parafuso.

1. Principais características e princípios de funcionamento
(1) Elasticidade e Resiliência:
A estrutura ondulada é como uma pequena mola. Quando os parafusos do flange são apertados, as ondulações são comprimidas; e quando o equipamento vibra devido a mudanças de temperatura e pressão durante a operação ou os flanges estão ligeiramente separados, as corrugações comprimidas podem ricochetear para compensar essa mudança, mantendo sempre o contato entre as superfícies de vedação e evitando vazamentos. Esta é a chave para sua superioridade sobre as juntas planas.
(2) Alta relação de pressão de vedação:
Como a área de contato da corrugação é relativamente pequena, a pressão (pressão específica) por unidade de área é maior sob a mesma pré-carga do parafuso, facilitando a compressão e o preenchimento de pequenos defeitos superficiais do flange, conseguindo assim a vedação inicial.
(3) Uma variedade de materiais metálicos estão disponíveis:
Diferentes materiais metálicos podem ser selecionados de acordo com diferentes meios (como corrosividade) e condições de trabalho (temperatura, pressão). Os mais comuns são: Aço inoxidável 304/316: o mais utilizado, com boa resistência à corrosão e desempenho abrangente. Aço carbono: usado para condições de trabalho não corrosivas, como vapor em alta temperatura. Ligas especiais: como Hastelloy, Monel e Inconel, utilizadas em ambientes corrosivos ou de alta temperatura.
(4) Camada de cobertura mole disponível:
Para obter melhor estanqueidade ou vedar meios especiais, uma camada de material de vedação macio pode ser coberta nas superfícies de contato superior e inferior da junta metálica corrugada, como: Grafite: resistente a altas temperaturas, quimicamente inerte e o mais amplamente utilizado. PTFE (politetrafluoretileno): excelente resistência à corrosão química. Mica: Usada para temperaturas extremamente altas (como aplicações de alta temperatura em atmosferas oxidantes).
Essa estrutura é chamada de junta com camisa metálica, que combina a resistência e a resistência à temperatura do metal com as excelentes propriedades de vedação de uma camada de cobertura mole.

2. Tipos principais
As juntas de metal corrugado são comumente encontradas em dois tipos principais:
Junta metálica ondulada básica:
Fabricado exclusivamente com tiras metálicas onduladas, sem camada de cobertura. Ele depende da elasticidade inerente do metal e da alta taxa de pressão de vedação para obter uma vedação. É comumente usado em aplicações onde as temperaturas e pressões são altas, mas o meio não é altamente corrosivo.
Junta de metal corrugado com camada de cobertura (junta com camisa metálica):
Uma camada de material de vedação macio (como folha de grafite) é aplicada nas superfícies superior e inferior da junta metálica corrugada básica e, em seguida, as bordas são enroladas e fixadas com um molde. Este é o tipo mais utilizado na indústria.

3. Vantagens e aplicações
Vantagens:
Adaptabilidade: Pode acomodar flutuações de pressão e temperatura e leve deformação do flange.
Vedação confiável: Desempenho de vedação muito melhor do que juntas planas.
Resistência a altas temperaturas e alta pressão: O corpo metálico pode suportar temperaturas e pressões muito mais altas do que as juntas não metálicas. Resistência à corrosão: A seleção do material permite adaptabilidade a vários meios.
Longa vida útil: Excelente resiliência torna-o menos suscetível ao relaxamento do estresse e ao fracasso.

Aplicações típicas:
Tubulações, válvulas, bombas e flanges de vasos de pressão na indústria petroquímica.
Turbinas a vapor e sistemas de caldeiras na indústria de energia.
Indústrias farmacêuticas e alimentícias (aço inoxidável 316 com revestimento de PTFE é comum).
Qualquer conexão de flange de média, alta pressão e alta temperatura que exija vedação confiável.
