Juntas da articulação do anel Custom

Lar / Produto / Juntas da articulação do anel

Juntas da articulação do anel

Juntas da articulação do anel

Juntas conjuntas do tipo anel são desenvolvidas para uso na indústria do petróleo, bem como equipamentos de produção de perfuração e petróleo e gás. Essas juntas são adequadas para as altas possíveis tarefas de pressão e temperatura. Ao aplicar pressão na interface de vedação através da força do parafuso, o metal mais macio da junta flui para as imperfeições do material do flange mais duro, criando uma vedação muito apertada e eficiente. A Wilson fabrica e fornece uma grande variedade de juntas articulares do tipo anel. Juntas de tamanho padrão do tipo Rilson Ring Type (RTJ) são fabricadas após as especificações da API 6A, API 17D e ASME B16.20.

Obtenha uma cotação
PREV：Juntas em espiral
NEXT：Juntas não metálicas

Detalhes do produto

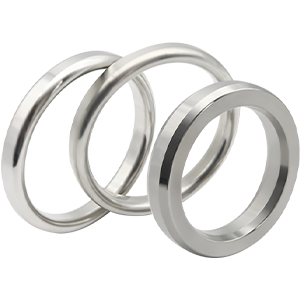

Estilo r anel junta

Juntas da articulação do anel vêm em dois tipos básicos, uma seção transversal oval e uma seção transversal octogonal. Essas formas básicas são usadas em pressões de até 10.000 psi (64MPa). As dimensões são padronizadas e requerem flanges especialmente ranhurados. A seção transversal octogonal tem uma eficiência de vedação mais alta que a oval e seria a junta preferida. No entanto, apenas a seção transversal oval pode ser usada na ranhura inferior redonda do tipo antigo. O design mais recente da ranhura inferior plana aceitará a seção transversal oval ou octogonal. As superfícies de vedação nas ranhuras da junta do anel devem ser acabadas sem problemas em 63 micro polegadas e estar livres de cristas, ferramentas ou marcas de conversas censuráveis. Os conjuntos de RTJ se vedam por um contato inicial da linha ou uma ação de orla, à medida que as forças compressivas são aplicadas.

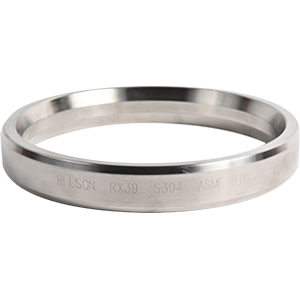

Junta de anel de estilo rx

As juntas do anel RX são de forma semelhante à junta da articulação octogonal padrão, mas sua seção transversal é projetada para aproveitar a pressão de fluido contida para efetuar uma vedação. Eles são feitos para API 6A e intercambiáveis ​​com anéis octogonais padrão para aplicações de perfuração e produção de campo de petróleo em flanges API 6B. O RX é usado em pressões de até 5.000 psi (34,37 MPa). Os tamanhos padrão são estocados em aço de baixo carbono, ferro macio, 304 e 316.

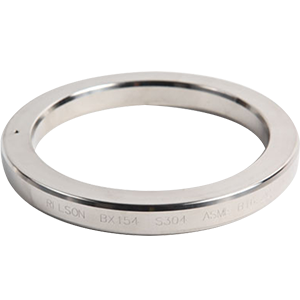

Junta do anel BX de estilo

A junta do anel BX difere da forma oval ou octogonal padrão, pois é quadrada na seção transversal e diminui em cada canto. Eles só podem ser usados ​​em flanges API 6BX. O BX é usado em pressões de até 20.000 psi (137,90 MPa). Os tamanhos padrão são estocados em aço de baixo carbono, ferro macio, 304 e 316.

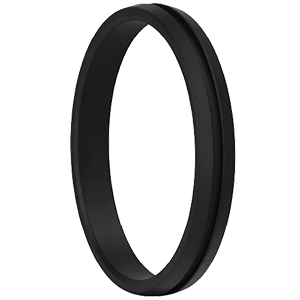

IX anel de vedação

Os anéis de vedação IX são projetados para serem usados ​​nas conexões de flange compacto Norsok (NCF). Disponível em diferentes materiais, os anéis IX são fornecidos com revestimento de PTFE com código de cores para denotar o material base fornecido. As marcas de identificação estão no interior do anel seguindo o padrão Norsok L-005.

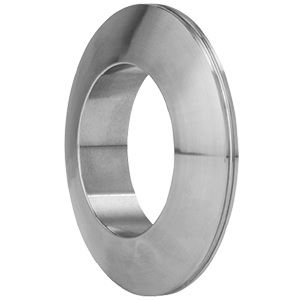

Anel de lente

O anel da lente é uma vedação de contato de linha para uso em sistemas de tubulação de alta pressão e cabeças de vasos de pressão. A seção transversal da lente é uma superfície esférica de junta e requer usinagem especial nos flanges. Essas juntas se acomodarão com uma carga de parafuso pequena, pois a área de contato é muito pequena e as pressões de assentos de junta são muito altas. Normalmente, os materiais da junta devem ser mais macios que o flange. Ao pedir juntas de lentes, os desenhos completos e as especificações do material devem ser fornecidos.


Junta do tipo de anel revestido de borracha

Uma junta do tipo anel revestida de borracha - o RTJ é fechado em um revestimento de borracha de nitrila. O material da junta do tipo anel - RTJ geralmente é de ferro macio ou de baixo carbono / aço suave.
Esse tipo de junta do tipo anel ou RTJ possui três funções principais.
É usado no teste de pressão ou hidrelétrica para minimizar os danos aos flanges.
Os pontos de contato de borracha fornecem vedações adicionais enquanto protegem a superfície do flange.
Ele fornece maior garantia contra a corrosão, que pode ocorrer entre as juntas convencionais do tipo anel e as superfícies engajadas da ranhura.
Eles estão disponíveis revestidos em uma variedade de materiais, incluindo 316 aço inoxidável, ferro macio, aço carbono, aço baixo, F5 e Super Duplex.


Material comum usado

O metal da junta deve ser selecionado para se adequar às condições de serviço específicas. Além disso, a dureza do material deve ser menor que a do metal do flange para garantir que a junta se deforme sob compressão e não a ranhura da superfície de vedação. As descrições de materiais comuns e valores de dureza são os seguintes:

Material Designação Din Material Não. Dureza (Max)
Brinell Hb Rockwell B
Macio Ferro D - 90 56
Baixo Carbono Aço S - 120 68
4–6 Cromo F5 1.7362 130 72
Ss 304 S304 1.4301 160 83
Ss 304L S304L 1.4306 160 83
Ss 316 S316 1.4401 160 83
Ss 316L S316L 1.4404 160 83
Ss 321 S321 1.4541 160 83
Ss 347 S347 1.455 160 83
Ss 410 S410 1.4 170 86
F51 F51 14462 230 99
Monel 400 Monel 400 2.436 160 83
Inconel 625 Inc625 2.4856 200 93
Incoloy 825 INC825 2.4858 160 83

Produtos recomendados

Sobre nós
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. was founded in 2007, is a professional Juntas da articulação do anel manufacturer e Juntas da articulação do anel supplier e localizado em Ningbo, província de Zhejiang. A instalação de fabricação se estende por 20.000 metros quadrados e se dedica a garantir a operação segura e confiável dos sistemas de vedação de fluidos, oferecendo aos clientes as soluções de tecnologia de vedação apropriadas. Operamos inúmeras linhas de produção para produtos de vedação, especializados no design e fabricação de juntas de vedação e outros materiais de vedação para setores de petróleo, produtos químicos, energia, construção naval e fabricação de máquinas. Nossos produtos primários consistem em juntas de feridas em espiral, juntas da articulação do anel, juntas de kammprofile, juntas de metal onduladas, juntas de kit de isolamento e juntas não-asbestosas, entre outras.
Nossa clientela vem de várias partes do mundo e, por meio de nossa vasta experiência no setor, conquistamos a confiança e o reconhecimento de nossos clientes. Atualmente, obtivemos certificações de várias empresas de destaque. Além disso, alcançamos com sucesso a certificação ISO9001: 2015 do sistema de gerenciamento da qualidade, bem como o certificado API 6A, entre outros.
Como profissional Juntas da articulação do anel factory, A empresa dedica -se a agregar valor aos clientes, promover a saúde e a felicidade entre os trabalhadores e produzir efeitos sociais positivos. Defendemos os princípios fundamentais de integridade, precisão, inovação e sucesso mútuo. Com a aspiração de se tornar a marca preferida nas juntas industriais, estamos comprometidos em nos estabelecer como um jogador de primeira linha na indústria de vedação fluida e trabalhando para obter o objetivo de garantir a satisfação mútua entre clientes e funcionários.
Certificado de honra
  • Certificados da API
  • ISO9001
  • ISO14001
  • ISO 45001
Notícias e evento
Juntas da articulação do anel Industry knowledge

Nos sistemas de transmissão e controle de fluidos, as juntas da articulação do anel são os principais componentes de vedação e sua qualidade de instalação afeta diretamente o desempenho geral de vedação e a estabilidade operacional do sistema. A Ningbo Rilson Sealing Material Co., Ltd., está bem ciente da importância da instalação da junta da junta da articulação. Ele não apenas fornece produtos de junta conjunta anel de alta qualidade, mas também compartilha ativamente as precauções de instalação profissional para garantir que os clientes possam dar um jogo completo à eficiência de vedação da junta.
Antes de instalar o Junta da junta do anel , existem vários preparativos -chave que não podem ser ignorados. Primeiro, a limpeza e o nivelamento da superfície de vedação do flange devem ser cuidadosamente verificadas para garantir que não haja impurezas ou arranhões para evitar afetar o efeito de vedação da junta. Em segundo lugar, de acordo com as especificações e as condições de trabalho do flange, selecione o modelo e o material da junta da junta da junta apropriada. As juntas articulares do anel de vários materiais e especificações fornecidas pela Ningbo Rilson Sealing Material Co., Ltd. podem atender às necessidades de diferentes clientes.
Posicionamento e colocação: Coloque a junta da junta do anel selecionada com precisão na superfície de vedação do flange, garantindo que os diâmetros interno e externo da junta correspondam à superfície de vedação do flange para evitar o deslocamento ou distorção.
Compressão uniforme: ao apertar os parafusos do flange, os princípios de simetria, cruz e força gradual devem ser seguidos para garantir que a junta seja uniformemente estressada e evite vazamentos causados ​​pelo excedente ou exageramento local. A Ningbo Rilson Sealing Material Co., Ltd. recomenda que os clientes usem ferramentas como chaves de torque para controlar o torque de aperto dos parafusos e melhorar a precisão da instalação.
Inspeção e teste: Após a instalação, a conexão do flange deve ser cuidadosamente inspecionada para confirmar que a junta não está deslocada ou danificada. Se as condições permitirem, execute testes de pressão ou detecção de vazamento para verificar se o desempenho de vedação da junta atende aos padrões.
Como fornecedor profissional de materiais de vedação, a Ningbo Rilson Sealing Material Co., Ltd. sempre coloca a qualidade do produto em primeiro lugar. A empresa possui equipamentos avançados de produção e uma equipe técnica para garantir que cada junta da junta do anel sofra um rigoroso controle e teste de qualidade. Ao mesmo tempo, a empresa também presta atenção à seleção de matérias-primas e usa apenas materiais de alta qualidade que atendem aos padrões internacionais para garantir que a resistência à temperatura da junta, resistência à pressão, resistência à corrosão e outras propriedades estejam no melhor estado.
Além disso, a Ningbo Rilson Sealing Material Co., Ltd. também fornece aos clientes uma gama completa de serviços de pré-vendas, sales e pós-venda. No estágio de pré-venda, a equipe de vendas da empresa fornecerá sugestões de seleção profissional e consulta técnica de acordo com as necessidades específicas dos clientes; Na fase de vendas, a empresa enviará técnicos para o site para orientar a instalação ou fornecer serviços de orientação de instalação remota; No estágio pós-venda, a empresa promete implementar serviços de garantia para os produtos vendidos e respondem a perguntas encontradas pelos clientes durante o uso a qualquer momento.
A instalação da junta da junta do anel é uma tarefa meticulosa e importante, que requer conformidade estrita com as especificações para garantir o efeito de vedação. A Ningbo Rilson Sealing Material Co., Ltd. fornece um forte suporte aos clientes com seus produtos de alta qualidade e serviços profissionais. No futuro, a Companhia continuará a defender o princípio de "Customer First, Quality First", continuará inovando, buscar excelência e contribuir mais para o desenvolvimento da indústria de vedação fluida.
