Quais são os diferentes tipos de Juntas em espiral
As juntas espirais são geralmente classificadas de duas maneiras principais: pela configuração do anel e pela combinação de enrolamento e material de enchimento usado dentro do elemento de vedação. As opções de configuração de anel incluem um junta enrolada em espiral com anel interno , um junta enrolada em espiral com anel externo apenas, um junta enrolada em espiral sem anel interno , umnd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
Como o tamanho do flange, a temperatura operacional e o meio a ser vedado variam de uma aplicação para outra, combinar o tipo correto de junta espiral com a condição de serviço desempenha um papel central na obtenção de uma vedação estável e duradoura na conexão do flange.
Como um Junta espiralada É construído
Uma junta enrolada em espiral é feita com uma combinação alternada de fio metálico formado e material de enchimento macio, enrolados juntos em um anel denso. Quando comprimidas entre dois flanges, as camadas alternadas formam uma vedação eficaz, ao mesmo tempo que permitem um grau de flexibilidade que as juntas de metal simples não oferecem.
Camadas de enrolamento e preenchimento
O enrolamento metálico confere à junta sua resistência estrutural, enquanto a camada de enchimento preenche irregularidades microscópicas da superfície na face do flange. O metal de enchimento e o metal do enrolamento podem ser alterados independentemente para acomodar diferentes requisitos de compatibilidade química, o que é parte do motivo pelo qual as juntas enroladas em espiral estão disponíveis em tantas combinações de tipos.
A tira de metal em forma de V
Uma coroa em forma de V centrada na tira de metal atua como uma pequena mola, conferindo à junta maior resiliência sob condições variáveis de temperatura e pressão. Se a carga disponível no parafuso para comprimir uma gaxeta for limitada, a densidade do enrolamento e as dimensões da gaxeta poderão ser ajustadas para ainda fornecer uma vedação eficaz.
Tipos de juntas espirais por configuração de anel
A configuração do anel é geralmente a primeira classificação que um comprador precisa confirmar, pois depende diretamente do projeto do flange que está sendo vedado. Um anel de centralização externo posiciona a gaxeta com precisão dentro do círculo do parafuso do flange e atua como um limitador de compressão, enquanto um anel interno adiciona resistência radial, reduz a erosão do flange e protege o enrolamento dos meios do processo.
| Configuração do anel | Descrição típica |
|---|---|
| Com anel interno | Anel de centralização externo mais anel interno para maior suporte radial e proteção do flange |
| Somente com anel externo | Somente anel de centralização externo, comumente usado em flanges de face elevada padrão |
| Sem anel interno | Elemento de vedação com anel externo, sem anel de suporte interno separado incluído |
| Sem nenhum anel | Somente elemento de vedação, frequentemente usado onde a gaxeta assenta dentro de uma ranhura confinada |
Uso típico de configuração de anel em aplicações de flange
45% Com anel interno
30% Somente anel externo
20% Sem anel interno
5% Sem qualquer anel
As figuras representam padrões gerais de distribuição observados em aplicações comuns de flanges industriais e são mostradas apenas para comparação ilustrativa.
Tipos de juntas espirais por material de enchimento
A escolha do material de enchimento depende principalmente da temperatura operacional e da exposição a produtos químicos. O enchimento de grafite é uma das opções mais utilizadas porque apresenta bom desempenho em uma ampla faixa de temperatura e resiste a uma ampla variedade de meios de processo, embora geralmente seja mantido longe de ambientes fortemente oxidantes em temperaturas muito altas. O enchimento de PTFE é frequentemente selecionado para serviços químicos oxidantes ou agressivos onde o grafite não é adequado. O enchimento à base de mica é usado para aplicações em temperaturas mais altas, e alternativas não metálicas flexíveis estão disponíveis para serviços mais leves ou em temperaturas mais baixas.
Temperatura máxima típica de serviço contínuo por tipo de enchimento
Apenas intervalos de referência aproximados; os limites reais variam de acordo com a formulação exata, o metal do enrolamento e as condições do processo.
Comparando o desempenho entre tipos de preenchimento
A escolha entre uma junta espiral preenchida com grafite, preenchida com PTFE ou preenchida com mica geralmente se resume à pesagem da resistência à temperatura, resistência à oxidação, faixa de compatibilidade química, recuperação de compressão e confiabilidade geral da vedação em relação às condições específicas do processo envolvidas.
Comparação de desempenho de tipo de enchimento
Preenchido com grafite PTFE preenchido Mica Preenchida
As classificações são relativas e destinam-se a comparação geral; o desempenho real depende da formulação exata e das condições de serviço.
Comportamento típico de recuperação de compressão
À medida que a carga do parafuso aumenta em direção ao valor nominal, uma junta enrolada em espiral desenvolve gradualmente todo o seu retorno elástico e capacidade de recuperação. Esse padrão de recuperação gradual é uma das razões pelas quais as juntas enroladas em espiral tendem a acomodar movimentos menores do flange e a ciclagem térmica melhor do que as juntas planas não metálicas.
Tendência geral de recuperação em toda a faixa de carga do parafuso
A curva ilustra um padrão geral de recuperação; os valores exatos variam de acordo com a construção da junta, tipo de enchimento e condições de instalação.
Como escolher o tipo certo de junta espiral
A seleção entre os tipos disponíveis de juntas em espiral geralmente se resume à revisão de uma pequena lista de condições de serviço antes de fazer um pedido a um fornecedor de juntas em espiral.
- Confirme a faixa de temperatura operacional e se o processo é executado em um ambiente oxidante ou não oxidante, o que ajuda a determinar o tipo de enchimento.
- Verifique a classificação de pressão e a classe do flange para ajudar a definir a densidade correta do enrolamento e a configuração do anel.
- Revise a compatibilidade química entre o meio do processo e o material de enchimento e o metal do enrolamento.
- Combine a configuração do anel com o tipo de face do flange, já que a face elevada, a lingueta e a ranhura e as ranhuras do tipo junta do tipo anel assentam a gaxeta de maneira diferente.
- Confirme a carga disponível do parafuso, uma vez que a carga limitada do parafuso pode exigir um ajuste na densidade do enrolamento ou na dimensão da junta.
Para flanges construídos em torno de uma ranhura de junta tipo anel, uma junta de junta tipo anel ou junta RTJ de metal sólido é geralmente usada em vez de uma junta enrolada em espiral padrão, portanto, a confirmação antecipada do tipo de face do flange evita o pedido da família de produtos errada.
Considerações de instalação para juntas em espiral
- Inspecione as faces do flange quanto a danos ou detritos antes de colocar a gaxeta.
- Centralize a junta com precisão dentro do círculo do parafuso usando o anel externo como guia.
- Aperte os parafusos gradualmente em um padrão cruzado, em vez de trabalhar ao redor do flange em uma direção.
- Evite reutilizar uma junta em espiral depois de comprimida e retirada de serviço.
- Armazene as juntas não utilizadas na horizontal, longe da umidade, para manter o enrolamento e o enchimento em condições estáveis.
Sobre o material de vedação Ningbo Rilson
foi fundada em 2007 e está localizada em Ningbo, província de Zhejiang, operando como fabricante e fornecedor de juntas em espiral. A instalação de fabricação abrange cerca de 20.000 metros quadrados e opera diversas linhas de produção dedicadas à vedação de produtos para os setores de petróleo, produtos químicos, energia, construção naval e fabricação de máquinas.

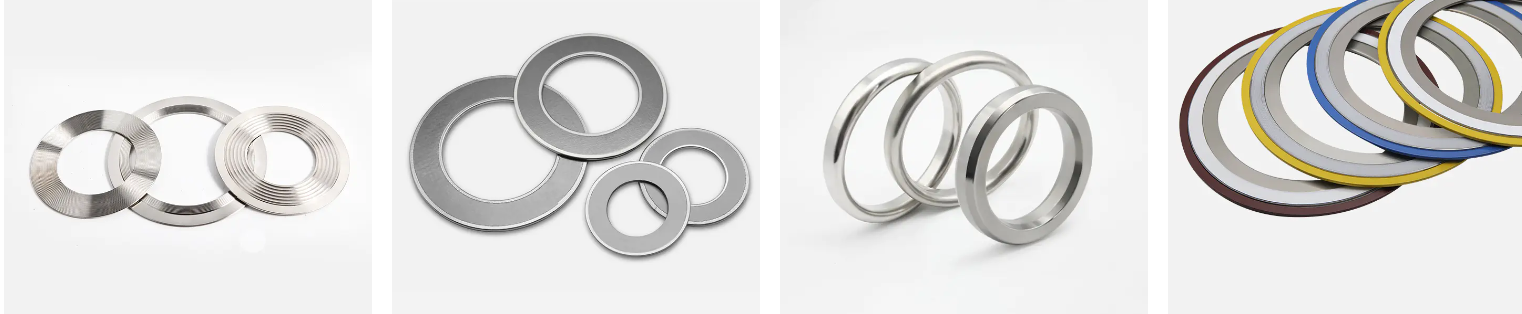

Como uma fábrica de juntas em espiral, a empresa produz juntas em espiral, juntas de anel, juntas de perfil kamm, juntas de metal corrugado, juntas de kit de isolamento e juntas sem amianto, mantendo procedimentos estruturados de controle de qualidade interno durante toda a produção. Com clientes em diversas regiões, a empresa se concentra em fornecer soluções práticas de tecnologia de vedação construídas em torno de integridade, precisão, inovação e relacionamentos de longo prazo com os clientes.
Perguntas frequentes
Q1: Para que é usada uma junta espiralada
As juntas espirais são usadas para vedar conexões de flange e são amplamente aplicadas em processamento químico, oleodutos e gasodutos, usinas de energia, trocadores de calor e vasos de pressão.
Q2: Como uma junta em espiral veda
Quando comprimido entre dois flanges, o enrolamento metálico alternado e as camadas de enchimento se adaptam a pequenas irregularidades superficiais na face do flange, enquanto o enrolamento metálico fornece retorno elástico para ajudar a manter a pressão de contato.
Q3: Do que são feitas as juntas espirais
Uma gaxeta enrolada em espiral é feita de uma tira enrolada de metal formada combinada com um material de enchimento macio, geralmente emparelhado com um anel externo, um anel interno ou ambos, dependendo da configuração.
Q4: Qual é a diferença entre o anel interno e o anel externo em uma junta espiralada
O anel externo centraliza a gaxeta no flange e limita a compressão, enquanto o anel interno adiciona suporte radial, ajuda a reduzir a erosão do flange e protege o enrolamento dos meios do processo.
Q5: Por que usar grafite em uma junta espiralada
O enchimento de grafite é amplamente utilizado porque funciona em uma ampla faixa de temperatura e resiste a muitos meios de processo, tornando-o uma escolha comum de uso geral para juntas enroladas em espiral.
Q6: Como seleciono um tamanho de junta enrolada em espiral
O tamanho da junta geralmente corresponde ao tamanho nominal do tubo do flange e à classe de pressão, portanto, confirmar as dimensões exatas do flange e o tipo de revestimento é o primeiro passo antes de fazer o pedido.
Q7: Para qual classificação de pressão uma junta enrolada em espiral é adequada?
As juntas espirais são usadas em uma ampla gama de classes de pressão de flange, com densidade de enrolamento e configuração de anel ajustadas para se adequar à classificação de pressão específica envolvida.
Q8: Quanto tempo dura uma junta espiralada
A vida útil depende da temperatura operacional, da pressão, do meio do processo envolvido e das condições de armazenamento antes da instalação, portanto, geralmente é recomendada a inspeção periódica durante paradas programadas.
Q9: As juntas espirais podem ser reutilizadas
As juntas espirais são geralmente destinadas ao uso único, uma vez que o enrolamento e o enchimento perdem sua capacidade de retorno elástico quando comprimidos e removidos de serviço.
Q10: Como instalar uma junta em espiral corretamente
A instalação correta envolve inspecionar as faces do flange, centralizar a junta dentro do círculo do parafuso e apertar os parafusos gradualmente em um padrão cruzado para aplicar compressão uniforme.
