Que cuidados devem ser tomados ao instalar juntas metálicas corrugadas?

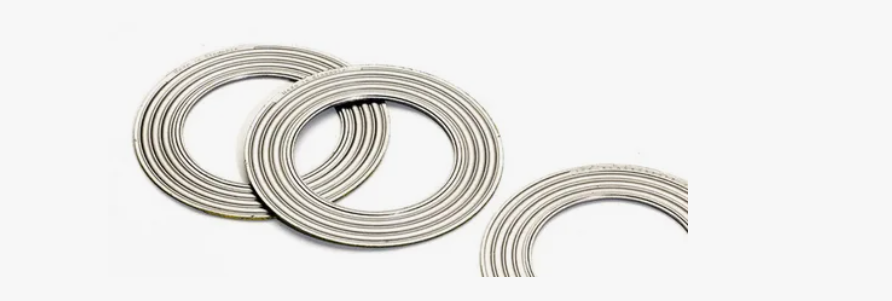

Juntas de metal corrugado , como material de vedação de alto desempenho, são amplamente utilizados em indústrias como petroquímica, energia, energia e fabricação de máquinas. Em condições de alta temperatura, alta pressão, altamente corrosivas ou que mudam ciclicamente, as juntas de metal corrugado, com sua excelente recuperação elástica e resistência à compressão, tornaram-se a escolha ideal para vedação de flanges em muitos equipamentos. Porém, por melhor que seja o desempenho da gaxeta, a instalação inadequada pode causar vazamentos, esmagamentos ou até acidentes de segurança. Portanto, a instalação correta é crucial.

A seguir detalhamos o uso correto de juntas metálicas corrugadas sob três aspectos: preparação pré-instalação, pontos de montagem e erros comuns.

1. Preparação de pré-instalação
Antes de instalar juntas metálicas corrugadas, é necessária uma série de verificações e confirmações para garantir que a junta esteja em um ambiente operacional adequado.

(1) Verifique se a superfície do flange está plana e limpa
A superfície de vedação do flange deve estar livre de arranhões, rebarbas, ferrugem ou fragmentos residuais da junta.
Limpe com uma escova de aço ou solvente.
A rugosidade da superfície deve atender aos requisitos da junta; caso contrário, afetará o desempenho da vedação.
Especialmente para juntas metálicas, os requisitos de qualidade para a superfície de vedação são ainda maiores; quaisquer defeitos podem causar vazamento.

(2) Confirme as especificações e o modelo da junta
Antes da instalação, verifique:
Se o material da junta é adequado às condições de trabalho (por exemplo, aço inoxidável, revestimento de grafite, etc.)
Se as dimensões correspondem ao flange
Se a espessura é apropriada
Se as classificações de temperatura e pressão atendem aos requisitos
Evite usar juntas "suficientemente próximas" para evitar afetar o efeito de vedação.

(3) Verifique se a estrutura corrugada está intacta
As ondulações são a estrutura central para a recuperação elástica e desempenho de vedação da junta. Antes da instalação, deve ser confirmado que:
As ondulações não estão quebradas
Não há deformação óbvia
O grafite, o PTFE e outras camadas de revestimento estão firmemente no lugar e não caíram.
Se for encontrado dano, ele deverá ser substituído imediatamente.

2. Pontos-chave para instalação de juntas de metal corrugado
Os procedimentos corretos de instalação podem efetivamente melhorar o desempenho da vedação e a vida útil.
(1) Centralização Correta
A junta deve estar precisamente centrada no flange e não pode ser deslocada. A excentricidade levará a um estresse desigual, causando:
Sobrepressão em algumas áreas levando a danos na junta
Pressão insuficiente em algumas áreas causando vazamento
Se o flange for grande, recomenda-se a utilização de uma ferramenta de posicionamento temporário para auxiliar na instalação.

(2) Aperto uniforme e simétrico dos parafusos
O aperto é uma etapa crucial na instalação de juntas metálicas corrugadas e deve seguir o princípio da “segmentação de simetria”:
As etapas de aperto são geralmente as seguintes:
Primeiro, pré-aperte com 30% de torque
Segundo, aperte uniformemente com 60% de torque
Terceiro, alcance 100% de torque
Finalmente, verifique novamente na diagonal
Este método garante tensão consistente na junta, evitando compressão excessiva de um lado ou vedação insuficiente do outro.

(3) Controle a força de aperto apropriada
As juntas de metal corrugado têm requisitos específicos para força de aperto:
Muito baixo: Vedação inadequada, causando vazamento
Muito alto: as ondulações são danificadas, perdendo elasticidade e capacidade de recuperação
Recomenda-se apertar de acordo com o modelo da junta, classe do flange e especificações dos parafusos, consultando a tabela de torque fornecida pelo fabricante.

(4) Evite aplicar lubrificante diretamente na superfície da junta
Alguns instaladores estão acostumados a aplicar óleo ou graxa na superfície da junta, o que afetará o atrito entre a junta e a superfície de vedação, levando a:
Deslizamento da junta
Vedação instável
Concentração de estresse
O lubrificante só deve ser aplicado em pequenas quantidades nos parafusos e nunca na junta.

3. Pontos-chave a serem verificados após a instalação
Após a instalação, é necessária uma inspeção abrangente:
(1) Confirme se o torque do parafuso atende ao padrão
Use uma chave dinamométrica para reinspeção para evitar erros causados por julgamento manual.

(2) Verifique se há alterações na folga do flange
A folga em ambos os lados do flange deve ser consistente; caso contrário, indica:
A junta não está centralizada
Força irregular do parafuso
É necessário reajuste.

(3) Observação de teste para vazamento
Preste muita atenção durante a pressurização ou aquecimento do sistema:
Qualquer leve vazamento
Quaisquer sons ou vibrações anormais
Qualquer superaquecimento localizado
Se necessário, execute o aperto térmico secundário para melhorar o desempenho da vedação.

4. Evite estes erros comuns
Ao instalar juntas de metal corrugado, os seguintes erros têm maior probabilidade de causar vazamento ou danos:

Usando juntas antigas diretamente
Superfície da junta contaminada com óleo, água ou impurezas
Continuando a usar flanges severamente deformados
Não apertar os parafusos de acordo com os padrões de torque
Uso de juntas além de suas condições operacionais (temperatura ou pressão excessiva)
Evitar estes problemas garante uma vedação verdadeiramente confiável.

As juntas de metal corrugado possuem excelente vedação e adaptabilidade, mas somente se instaladas corretamente. Somente realizando inspeções completas antes da instalação, garantindo uma distribuição uniforme da tensão durante a instalação e realizando verificações pós-instalação a junta poderá atingir a vida útil e o desempenho de vedação pretendidos. Para equipamentos industriais, uma pequena junta é crucial para o funcionamento seguro de todo o sistema; portanto, a instalação não deve ser feita de ânimo leve.
