Quais são as vantagens das juntas dentadas?

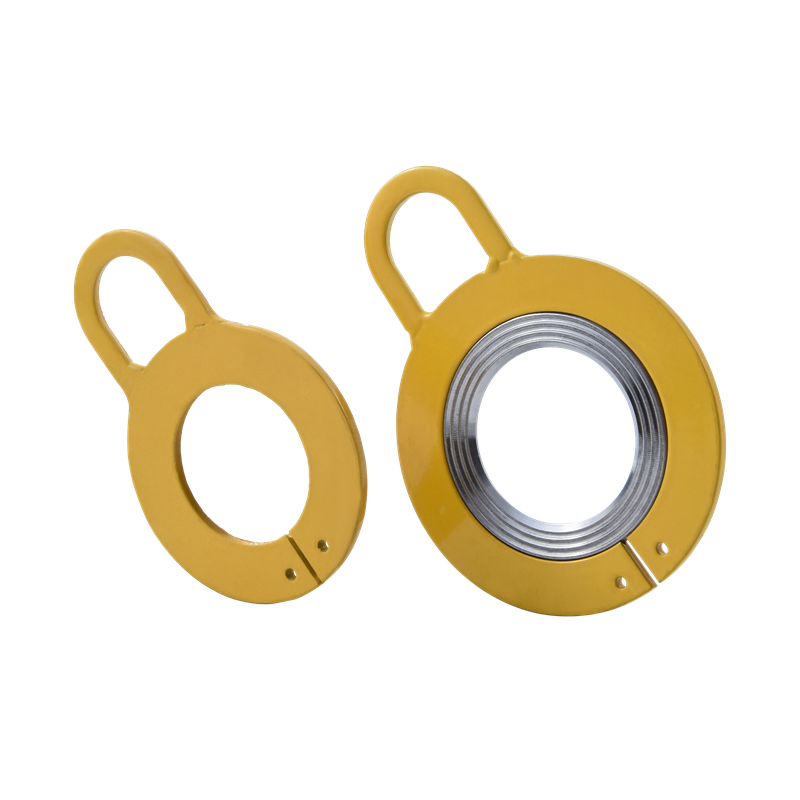

Juntas Kammprofile são um elemento de vedação composto de metal e não metal com ranhuras serrilhadas concêntricas ou em espiral usinadas em sua superfície. Eles conseguem a vedação através da deformação localizada de alta pressão das pontas dos dentes. Eles combinam a resistência das juntas metálicas com a elasticidade das juntas não metálicas e são amplamente utilizados em aplicações de alta temperatura e alta pressão.

1.Vantagens e características das juntas Kammprofile

Excelente desempenho anti-afrouxamento

Projeto de engate serrilhado: As serrilhas na superfície da gaxeta engatam na superfície do componente conectado (como uma cabeça de parafuso ou porca) quando apertadas, criando um intertravamento mecânico e resistindo efetivamente ao afrouxamento causado por vibração, choque ou cargas dinâmicas.

Superior às juntas planas comuns: Embora as juntas planas tradicionais dependam apenas do atrito, as serrilhas das juntas serrilhadas proporcionam resistência antiderrapante adicional.

Alta força de retenção

As bordas afiadas das serrilhas produzem deformação plástica localizada sob pressão, aumentando a profundidade de contato da superfície de contato e mantendo a pré-carga mesmo após uso prolongado.

Não são necessárias medidas anti-afrouxamento adicionais

Pode substituir elementos auxiliares anti-afrouxamento, como arruelas de pressão e vedantes de rosca, simplificando o processo de montagem e reduzindo custos e número de componentes.

Materiais flexíveis e tratamentos de superfície

Vários materiais: aço carbono comumente usado, aço inoxidável (como 304 e 316), ligas de cobre, etc., adaptam-se a diferentes ambientes (como aplicações resistentes à corrosão e de alta temperatura).

Tratamentos de superfície opcionais: galvanização, escurecimento, fosfatização, etc., para aumentar ainda mais a resistência à ferrugem ou ao desgaste.

Alta Adaptabilidade

Aplicáveis a superfícies de contacto irregulares ou ligeiramente deformadas, as serrilhas compensam pequenas irregularidades superficiais e garantem um contacto eficaz.

Pode ser usado para conectores feitos de diversos materiais, incluindo metal e plástico.

Fácil instalação

Instala-se diretamente entre o parafuso/porca e a peça de trabalho, não necessitando de ferramentas especiais ou operações complicadas.

Reutilização

Alguns designs permitem desmontagens e remoções múltiplas, mantendo a eficácia anti-afrouxamento (no entanto, o uso repetido pode degradar o desempenho; isto é recomendado com base nas condições de aplicação).

Custo-benefício

Estrutura simples e baixo custo de produção, mas com eficácia anti-afrouxamento significativa, a relação custo-benefício supera muitas soluções anti-afrouxamento complexas.

Aplicações Típicas

Ambientes de vibração: motores e sistemas de transmissão em automóveis, aviação e transporte ferroviário.

Equipamentos Pesados: Máquinas de construção e turbinas eólicas.

Equipamentos Eletrônicos e Elétricos: Evita o afrouxamento das conexões do circuito devido à vibração.

Ambientes corrosivos/de alta temperatura: Tubulações químicas e equipamentos petrolíferos (são necessários materiais resistentes à corrosão).

Precauções

Risco de danos à superfície: As serrilhas podem arranhar superfícies macias; o material da peça deve ser avaliado. Controle de pré-carga: Apertar demais pode fazer com que os dentes da serra entrem demais, prejudicando o desempenho ou danificando componentes.

Não é adequado para materiais de chapa extremamente finos: Os dentes da serra podem penetrar em peças excessivamente finas e causar falhas.

2. Especificações das juntas Kammprofile

Preparação Pré-Instalação

Inspeção de juntas

Confirme se o perfil do dente está intacto e livre de defeitos, com tolerância de altura do dente dentro de ±0,02 mm.

Medir a uniformidade da espessura; a diferença de espessura em quatro pontos deve ser ≤0,05 mm.

Verifique o relatório do material, que deve estar em conformidade com ASTM F104 ou GB/T 9129.

Preparação de flange

A rugosidade da superfície de vedação do flange deve ser Ra ≤3,2μm, com textura distribuída radialmente.

Limpe bem a superfície de vedação com acetona; solventes clorados são proibidos.

Verifique o paralelismo do flange; o desvio usando um calibrador de folga deve ser ≤0,1 mm/m.

Procedimento de instalação

Centralização e Posicionamento

O diâmetro interno da gaxeta deve ser 0,5-1 mm maior que o diâmetro interno do tubo para evitar danos causados pela erosão do meio.

Ao instalar juntas de dentes duplos, as pontas dos dentes devem ficar voltadas para o lado de alta pressão (ou, se não tiver certeza, para o lado do flange).

Pré-aperto de parafuso

Aperte em quatro etapas:

Pré-aperto inicial a 30% do torque alvo

Aperto diagonal com torque de 50%

Aperto circular com torque de 80%

Finalmente, alcance 100% de torque em duas etapas.

Use uma chave dinamométrica calibrada, mantendo um erro dentro de ±5%.

Resfrie os parafusos de aço carbono com lubrificante de dissulfeto de molibdênio.

Reaperte enquanto estiver quente.

Depois que o sistema tiver aquecido inicialmente até a temperatura operacional, reaperte após esfriar até 80°C.

Parafusos de liga de alta temperatura requerem um aumento de 5% a 8% no torque de compensação.

3. Normas de manutenção e desmantelamento para juntas dentadas

Especificações de manutenção regular

Inspeção em serviço

Monitoramento da tensão do parafuso: Use um medidor de tensão ultrassônico do parafuso a cada seis meses. Reaperte se a pré-carga inicial for reduzida em mais de 15%.

Verificação de vazamento: Use um detector de vazamento de halogênio (sensibilidade ≤ 1×10⁻⁶ Pa·m³/s) para inspecionar semanalmente a superfície de vedação.

Inspeção de desligamento

Avaliação da condição da ponta do dente:

É permitido um ligeiro achatamento da ponta do dente (≤ 30% da altura original).

Rachaduras ou saliências nas raízes dos dentes são proibidas.

Inspeção da camada de vedação:

Perda de espessura da camada de grafite/PTFE ≤ 20%.

Sem fissuras radiais no furo passante (comprimento de fissura < 2 mm pode ser usado temporariamente).

Requisitos de limpeza: Use etanol anidro para remover depósitos de carbono nas ranhuras dos dentes (escovas de metal são proibidas).

As superfícies de vedação do flange devem ser polidas em uma direção com lixa de grão 800 (para remover camadas de óxido).

Critérios de rejeição obrigatórios

Danos Estruturais

Qualquer uma das seguintes condições ocorre na área do perfil do dente:

Três ou mais fraturas dentárias consecutivas

Desgaste na altura do dente > 0,1 mm (para uma altura de dente original de 0,3 mm)

Deformação por fluência da estrutura metálica (desvio de retilineidade > 0,2 mm)

Falha no selo

Testado de acordo com ISO 5208:

Taxa de vazamento de hélio > 1×10⁻⁵ Pa·m³/s

Teste de pressão hidráulica: Manter a pressão por 30 minutos; queda de pressão > 5%
