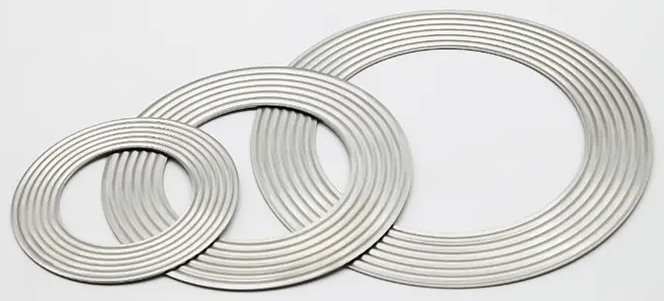

Por que as juntas metálicas corrugadas são insubstituíveis sob condições de alta temperatura e alta pressão?

Nas áreas petroquímica, de energia elétrica, de energia nuclear e outras áreas industriais, as condições de trabalho em alta temperatura e alta pressão (HT/HP) têm requisitos muito rigorosos quanto ao desempenho das vedações. As juntas comuns estão sujeitas a falhas em condições extremas, resultando em vazamentos médios, danos ao equipamento e até mesmo acidentes de segurança. A junta metálica corrugada tornou-se uma escolha insubstituível sob condições de alta temperatura e alta pressão devido ao seu design estrutural exclusivo e propriedades do material.

1. Propriedades do material: resistência a altas temperaturas, resistência a alta pressão, resistência à corrosão

Resistência a altas temperaturas (-200°C~1000°C)

As juntas de metal corrugado são feitas de materiais de liga de alto desempenho e podem suportar temperaturas extremas:

Aço inoxidável (316/321): adequado para -200°C~600°C, resistente à corrosão geral.

Inconel 600/625: resistência à temperatura de até 1000 ℃, resistente à corrosão por sulfeto de hidrogênio (H₂S).

Hastelloy C-276: resistente a ácidos fortes (como ácido clorídrico, ácido sulfúrico) e oxidação em alta temperatura.

Comparação: Juntas não metálicas (como grafite, borracha) carbonizam ou derretem acima de 500 ℃, enquanto juntas planas de metal comuns são propensas a deformação por fluência em altas temperaturas.

Resistência à deformação de alta pressão (>50MPa)

A estrutura metálica corrugada pode deformar-se elasticamente sob alta pressão para compensar a ligeira irregularidade da superfície do flange e evitar falhas de vedação.

Resistência à fluência: A taxa de recuperação elástica das juntas corrugadas é superior a 90%, enquanto as juntas metálicas planas são propensas à deformação plástica sob alta pressão, resultando em afrouxamento dos parafusos e vazamentos.

Resistência à corrosão e compatibilidade com meios

Tecnologia de revestimento de superfície: PTFE (resistência a ácidos e álcalis), prata (condutividade térmica aprimorada) ou níquel (resistência à corrosão por íons cloreto) podem ser revestidos.

Meios aplicáveis: gás ácido (CO₂, H₂S), álcali forte, metal líquido, etc.

Comparação: As juntas de borracha são propensas a inchar quando expostas ao óleo, e as juntas de grafite são propensas a pó em um ambiente fortemente oxidante.

2. Vantagens estruturais: compensação elástica e alto desempenho de vedação

Mecanismo de compensação elástica de ondulação

A estrutura corrugada de pico-vale produz deformação elástica quando sob pressão, adaptando-se automaticamente à irregularidade da superfície do flange.

Desempenho de recuperação: Mesmo que a pré-carga do parafuso diminua, a estrutura corrugada ainda pode manter a vedação (as juntas planas vazam quando estão soltas).

Design composto multicamadas (junta aprimorada)

Grafite flexível externa com corrugação metálica interna: resistência do metal e vedação não metálica.

Cenário de aplicação: tubulação principal de vapor da usina nuclear (precisa ser resistente a altas temperaturas e radiação ao mesmo tempo).

Comparação: As juntas metálicas planas não podem se adaptar à deformação do flange e são propensas a vazamentos devido à concentração de tensão local.

Comparação de desempenho com juntas tradicionais ：

3. Pontos de manutenção de junta de metal corrugado

• Precauções de instalação

Inspeção antes da instalação

Estado da gaxeta: confirme se não há reentrâncias, trincas ou corrosão (principalmente na área corrugada).

Superfície do flange: limpe e verifique o nivelamento (rugosidade Ra≤0,8μm), sem arranhões ou ferrugem.

Parafusos: utilize parafusos novos ou verifique se não há deformação por tração e aplique agente antigripante nas roscas.

Etapas corretas de instalação

Colocação central: A junta deve cobrir completamente a superfície de vedação do flange e nenhum desvio é permitido.

Controle de pré-carga: aperto cruzado em estágios de acordo com o torque padrão (como o método de três etapas 50%-80%-100% recomendado pela ASME B16.5).

Evite sobrepressão: O torque excessivo pode causar o colapso da ondulação (consulte a taxa de compressão fornecida pelo fabricante, geralmente 30%-50%).

Comportamento proibido:

Reutilização de juntas achatadas (falha elástica).

Use martelos ou ferramentas pneumáticas para instalar violentamente.

• Padrões de desmontagem e substituição

Situações em que a substituição é necessária

Danos na estrutura corrugada: ondulação achatada, quebrada ou parcialmente colapsada (perda elástica).

Corrosão/desgaste: Corrosão, rachaduras ou derramamento de revestimento em grande escala podem ser observados no substrato metálico.

Histórico de vazamento: Vazamentos repetidos na mesma posição da junta indicam falha na vedação.

Processo de desmontagem seguro

Alivie a pressão e deixe esfriar até a temperatura ambiente.

Afrouxe os parafusos em ordem cruzada para evitar o estouro repentino da superfície do flange.

Limpe os resíduos da junta antiga (não use ferramentas afiadas para raspar o flange).

• Especificações de armazenamento e transporte

Condições de armazenamento

Ambiente: temperatura 5-30 ℃, umidade ≤60%, longe de gases corrosivos ácidos e alcalinos.

Embalagem: caixa rígida original à prova de umidade para armazenamento, sem empilhamento ou dobra.

Requisitos de transporte

Fixado em caixa à prova de choque para evitar deformação da ondulação causada por solavancos.

As etiquetas indicam "Não pressione" e "À prova de umidade".
